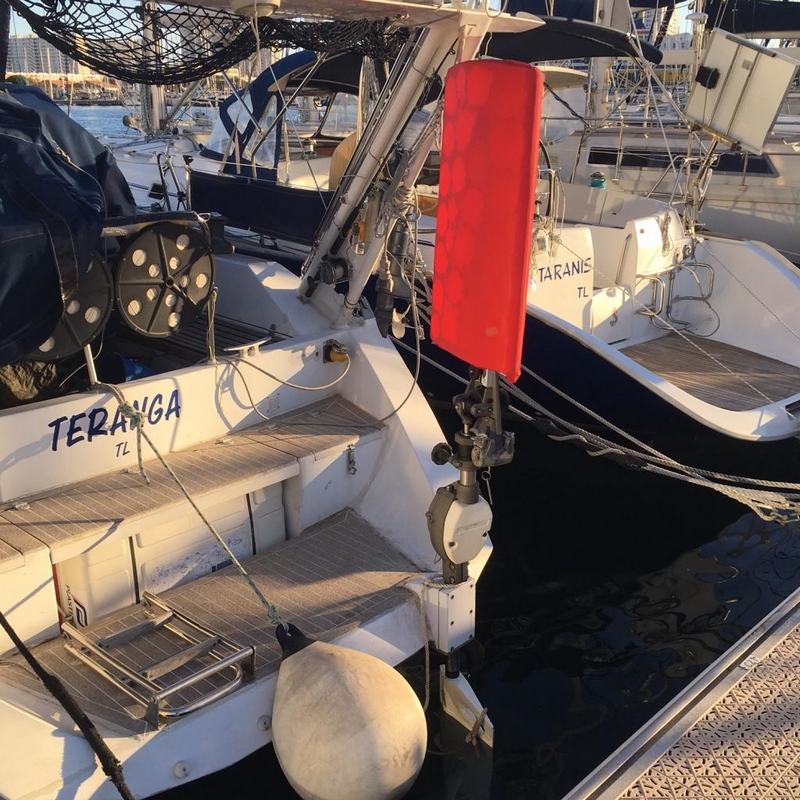

Montage d'un régulateur d'allure HYDROVANE sur un 385

Messagede Les 3 Vikings » 20 Oct 2016, 17:10

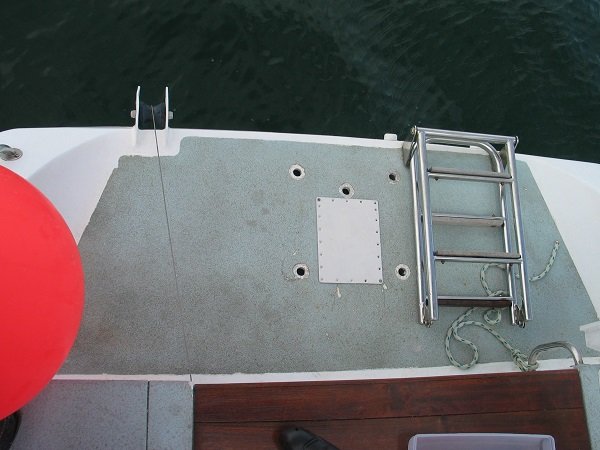

Vue de la jupe de l’OVNI 385 avec perçage de 5 trous Diam 22 mm pour pose des boulons de 16mm type Japy modifiés. Une trappe est aussi réalisée pour mise en place de contre-plaque renfort à l’intérieur du caisson de flottabilité de la jupe.
Nota : La tôle en AG4 d’origine de la jupe et de 12 mm d’épaisseur !!!!!

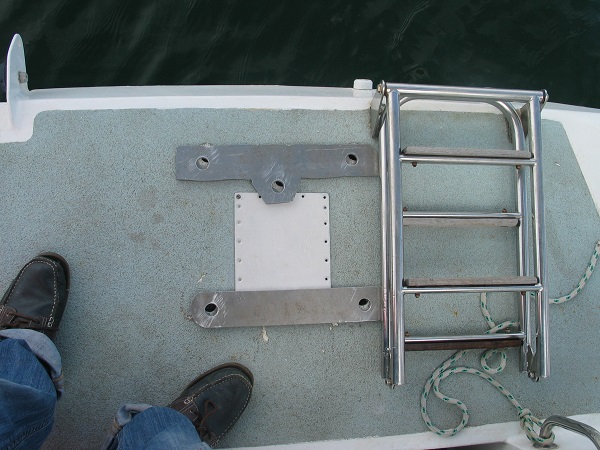

Vue des contre-plaques en AG3 de 10mm d’épaisseur qui seront misent en place à l’intérieur par la trappe.

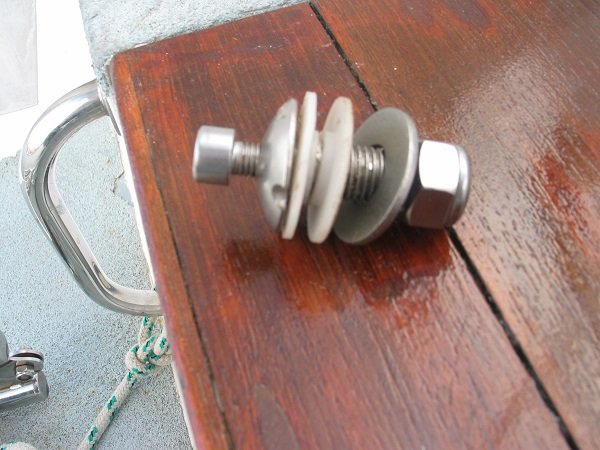

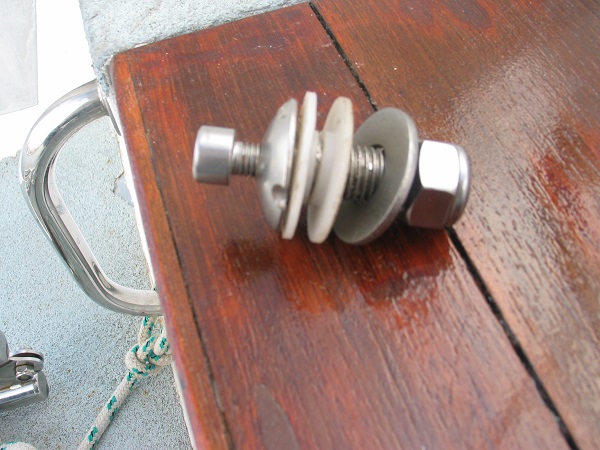

Vue d’un des 5 boulons japy de diam 16 inox A4 modifié avec enlèvement au tour du collet carré sous la tête, perçage et taraudage de diam 10 mm, sur 35 mm non débouchant donc afin d’assurer la fixation du bâti support (photo ci-après) on aperçoit aussi les deux entailles diamétralement opposées sur le bord de la tête afin d’assurer le maintien de celle-ci par un clé à ergot (faite maison) lors du serrage de l’écrou nylstop. On aperçoit aussi la vis BTR de 10X40 mm inox qui permet le maintien du bâtit, ainsi que les rondelles canon en delrin blanc(d'où le diam 22!) qui isole l’inox de l’aluminium.

suite dans un 2ème message pour cause de lilite d'image !
Les 3 Vikings
O intéressé
O intéressé

Messages: 21
Inscription: 20 Déc 2012, 17:37

Re: Montage d'un régulateur d'allure HYDROVANE sur un 385


Note : vous voyez cette publicité car vous n'êtes pas connecté au forum
Annonces


  • Facebook
  • Twitter

Re: montage d'un régulateur d'allure HYDROVANE sur un 385 suite

Messagede Les 3 Vikings » 20 Oct 2016, 17:22

Le tout est monté avec mastic d’étanchéité et serrage du nylstop contre les contre plaques en rentrant une clé à pipe par la trappe. La trappe en AG3 est elle-même montée avec mastic d’étanchéité. L’avantage de cette solution est le côté amovible du bâtit et sans risque de blessure aux pieds lors de la circulation pieds nus sur la jupe. Les trous taraudés de 10 mm non débouchant dans les Japy de 16 rendent l’ensemble 100% étanche !!

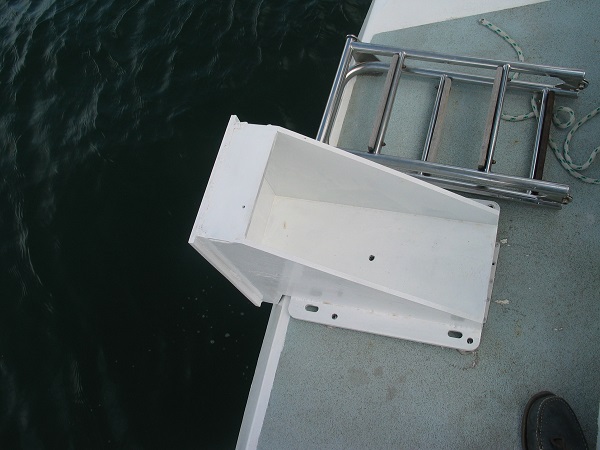

Vue du Bâtit réalisé en AG3 de 10 mm découpé laser, soudé sous argon et laqué blanc.

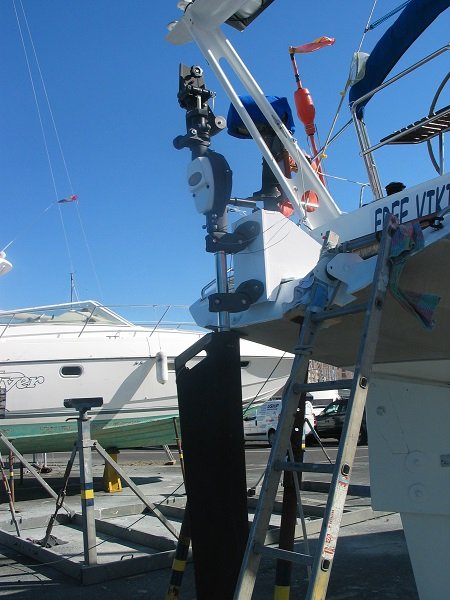

Vue générale sans l’aérien. On note la présence d’amarres de sécurité en câble inox extra souple de 2 mm permettant d’assurer toutes les pièces amovibles qui peuvent être amené à être désassemblées au-dessus de l’eau !!!!

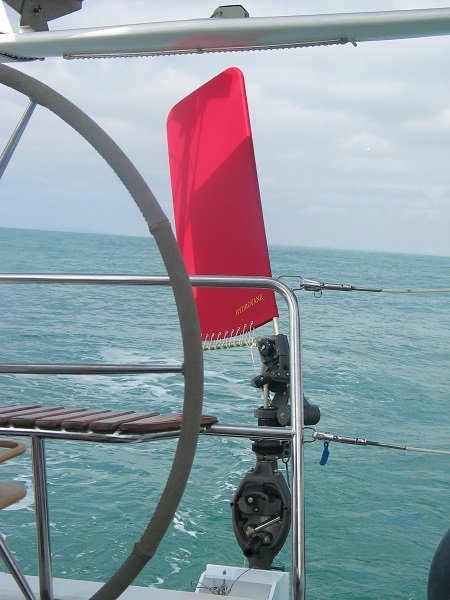

Et enfin les essais finaux en mer !! Hélas pas assez de vent pour pousser la bête dans ses retranchements mais les résultats sont encourageants.



J’ai l’intention de faire quelques modifs :
- Remplacement du boulon inox fixe de serrage de la tourelle aérien par on boulon inox de 10 et un écrou à manette permettant un desserrage ou un resserrage rapide afin de rendre l’aérien libre de tourner et donc s’orienter au vent quand le régul n’est pas en fonction plutôt que de laisser l’aérien fixe ou de le laisser s’incliner d’un côté ou de l’autre. Il y a une sécurité (vis d’indexation dans une gorge) évitant que la tourelle ne se désolidarise !
- Je vais étudier un système avec un câble sous flexible (genre cable de direction pour moteur hors-bord afin d’indexer le safran du régul sur le safran principal par l’intermédiaire des mouvements du secteur de barre. Cela permettrait, lorsque le régul n’est pas en fonction et le safran libéré, qu’il s’oriente dans la même sens que le safran principal au lieu de rester fixe s’il est pinoché ou de s’orienter au petit bonheur s’il est libéré. Nous nous sommes rendu compte de l’utilité d’une solution de ce type dans les marches arrière pour sortir de notre place de ponton. Cela semble en plus intellectuellement plus élégant. La liaison amovible serait reliée au manche permettant l’introduction d’une barre franche de secours car celle fournie avec le bateau par ALUBAT fait sourire à moins d’être nain et très costaud……

Et enfin si c'était à refaire je ferais un système basculant autour des deux vis le plus à l'intérieur de la jupe! ce régulateur est très bien mais c'est lourd comme un âne mort et délicat à installer/démonter au dessus de l'eau. cela serait plus facile basculé à l'horizontal.

Philippe Chambon de Free Vikings
Les 3 Vikings
O intéressé
O intéressé

Messages: 21
Inscription: 20 Déc 2012, 17:37

  • Facebook
  • Twitter

Re: Montage d'un régulateur d'allure HYDROVANE sur un 385

Messagede Sterna » 21 Oct 2016, 10:42

Bonjour à vous
et merci pour ce reportage très détaillé qui va en fait m'être bien utile pour le montage d'un régulateur sur mon voilier
Merci encore d'avoir pris le temps !
Sterna
O intéressé
O intéressé

Messages: 35
Inscription: 10 Sep 2012, 19:08

  • Facebook
  • Twitter

Re: Montage d'un régulateur d'allure HYDROVANE sur un 385

Messagede Les 3 Vikings » 21 Oct 2016, 16:46

si besoin de plus de détail, n'hésitez pas à m'en demander !!!!
Philippe de "FREE VIKINGS"
Les 3 Vikings
O intéressé
O intéressé

Messages: 21
Inscription: 20 Déc 2012, 17:37

  • Facebook
  • Twitter

Re: Montage d'un régulateur d'allure HYDROVANE sur un 385

Messagede ALBATROS » 22 Oct 2016, 12:26

Bravo et félicitations pour ce reportage. Une photo en dit souvent plus long qu'un texte. Bon vent et bon cape !
