Montage vérin hydraulique Pilote Ovni 35

Messagepar Galago » 27 Oct 2020, 14:03

Bonjour,
Je viens d’acquérir un ovni 35 (et j'en suis super content) mais son seul petit défaut c'est l'absence de pilote automatique.
J'aimerais installer un pilote fiable, donc avec un vérin directement pris sur le secteur de barre.
Je suis preneur de tous conseil / photo d'installation...
Merci
Galago
O discret
O discret

Messages: 7
Inscription: 16 Juil 2020, 13:43

Re: Montage vérin hydraulique Pilote Ovni 35


Note : vous voyez cette publicité car vous n'êtes pas connecté au forum
Annonces


  • Facebook
  • Twitter

Re: Pilote Ovni 35

Messagepar Dummy » 29 Oct 2020, 10:21

Bonjour et bienvenue,
Pour un pilote pris directement sur la barre utiliser un vérin hydraulique de chez Lecomble et Schmitt site www.ls-france.com
comme la majorité des Ovni. Matériel de très bonne facture.
Le responsable commercial Thierry ETCHETO est vraiment très compétent et pourra vous conseiller si nécessaire. (voir tel et adresse mail sur la page contact de leur site)
En général le matériel utilisé est un groupe linéaire de ce type : 40 ST 16 Newave 12 V RI
je ne sais pas si le 32 ST serait suffisant pour un Ovni 35, à vérifier avec LS
Avatar de l’utilisateur
Dummy
O passionné
O passionné

Messages: 408
Inscription: 21 Fév 2007, 09:07

  • Facebook
  • Twitter

Re: Pilote Ovni 35

Messagepar Galago » 31 Oct 2020, 16:00

Merci Dummy,
Plus précisément je cherche à savoir si certains ont pu installer le verin à l'intérieur ou s'il faut obligatoirement un vérin extérieur, donc étanche, qui en plus viendra prendre un peu de précieuse place sur l’arrière.
Galago
O discret
O discret

Messages: 7
Inscription: 16 Juil 2020, 13:43

  • Facebook
  • Twitter

Re: Pilote Ovni 35

Messagepar Dummy » 01 Nov 2020, 14:23

Sur beaucoup d'Ovni le vérin est de fait à l'extérieur mais dissimulé sous le caillebotis en teck à l'arrière du cockpit sous la barre, donc ne prend pas de place. Par contre je ne connais pas et ne sais donc pas pour un Ovni 35
Avatar de l’utilisateur
Dummy
O passionné
O passionné

Messages: 408
Inscription: 21 Fév 2007, 09:07

  • Facebook
  • Twitter

Re: Pilote Ovni 35

Messagepar Galago » 01 Nov 2020, 23:41

Dummy a écrit:Sur beaucoup d'Ovni le vérin est de fait à l'extérieur mais dissimulé sous le caillebotis en teck à l'arrière du cockpit sous la barre, donc ne prend pas de place. Par contre je ne connais pas et ne sais donc pas pour un Ovni 35


Merci
C'est bien là ou je pensais le mettre.
Si quelqu'un a des photos d'installation je suis preneur.
Galago
O discret
O discret

Messages: 7
Inscription: 16 Juil 2020, 13:43

  • Facebook
  • Twitter

Montage verin pilote linéaire hydraulique

Messagepar Lei Lani » 02 Nov 2020, 13:53

Bonjour,

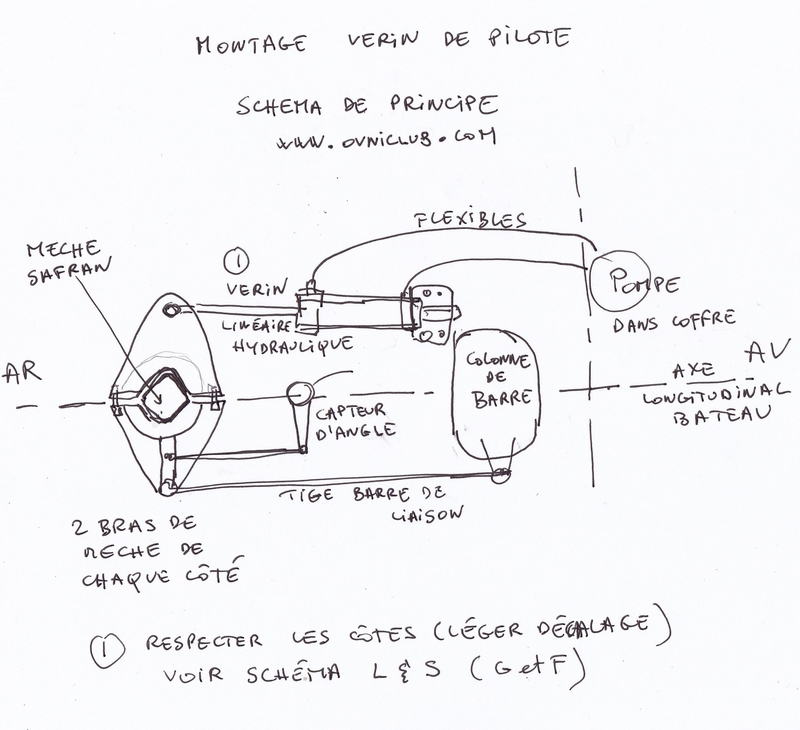

Ci-joint un schéma de principe pour réaliser le montage d'un vérin linéaire hydraulique directement sur la mèche du safran.
Vu du dessus, avant du bateau à droite, montage du vérin sur le fond du cockpit. Avec ce nouveau confinement ça ne sera pas facile d'obtenir des photos, mais ce schéma devrait s'avérer assez complet.

Montage vérin hydraulique pilote auto


Le vérin est prévu pour pouvoir rester à l'extérieur dans l'emplacement mentionné par Kev plus haut, mais pour la pompe c'est mieux de la mettre à l'intérieur d'un coffre de l'autre côté de la cloison. Il faudra retirer les flexibles de l'ensemble linéaire L&S pour les passer à travers la paroi et ensuite purger. En voyage c'est utile de savoir purger ce circuit et d'avoir de l'huile hydraulique spéciale (voir site L&S) et des flexibles de rechange car tendance à se corroder avant le vérin, surtout si cet endroit sous le caillebotis n'est pas souvent rincé à l'eau douce.

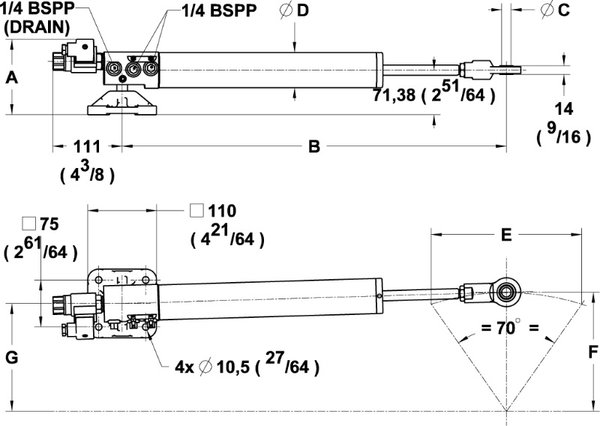

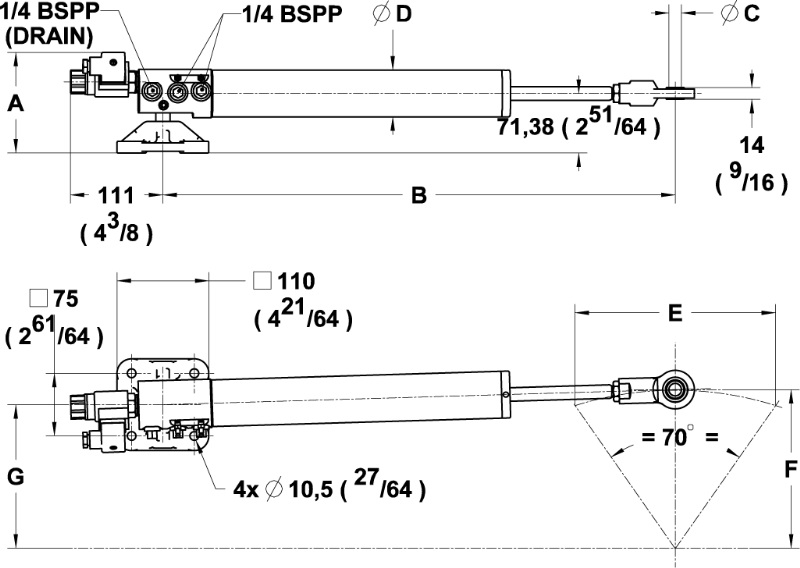

Vérin linéaire hydraulique pour pilote


Il faut respecter les côtes indiquées par L&S (voir le léger décalage ou léger angle par rapport axe longitudinal du bateau comme indiqué sur le schéma de L&S ci-dessus) pour que le vérin travaille correctement. Il faut utiliser du frein filet Loctite sur certains écrous (doubles) qui ne doivent pas partir et bien sûr isoler tous les boulons inox de l'alu du fond de cockpit avec la pâte qui va bien.

Cette installation de pilote avec un vérin hydraulique L&S est à la fois robuste et très fiable (plusieurs dizaines de milliers de milles parcourus sans pb)

Bon courage pour l'installation
Bon vent à toutes et à tous !
Avatar de l’utilisateur
Lei Lani
O passionné
O passionné

Messages: 209
Inscription: 21 Fév 2007, 14:55
Localisation: Bormes les Mimosas

  • Facebook
  • Twitter

Re: Montage vérin hydraulique Pilote Ovni 35

Messagepar Galago » 07 Nov 2020, 15:31

Super / merci pour le schéma. Je sais pas pourquoi je voyais le vérin perpendiculaire à la route alors que tu le met dans l'axe.
Galago
O discret
O discret

Messages: 7
Inscription: 16 Juil 2020, 13:43

  • Facebook
  • Twitter

Re: Montage vérin hydraulique Pilote Ovni 35

Messagepar Petrel » 08 Nov 2020, 15:24

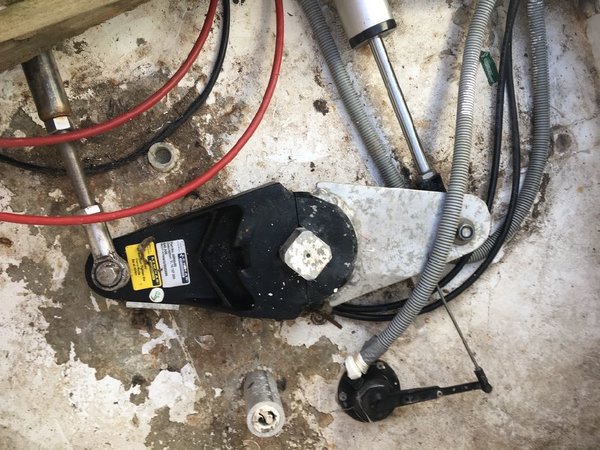

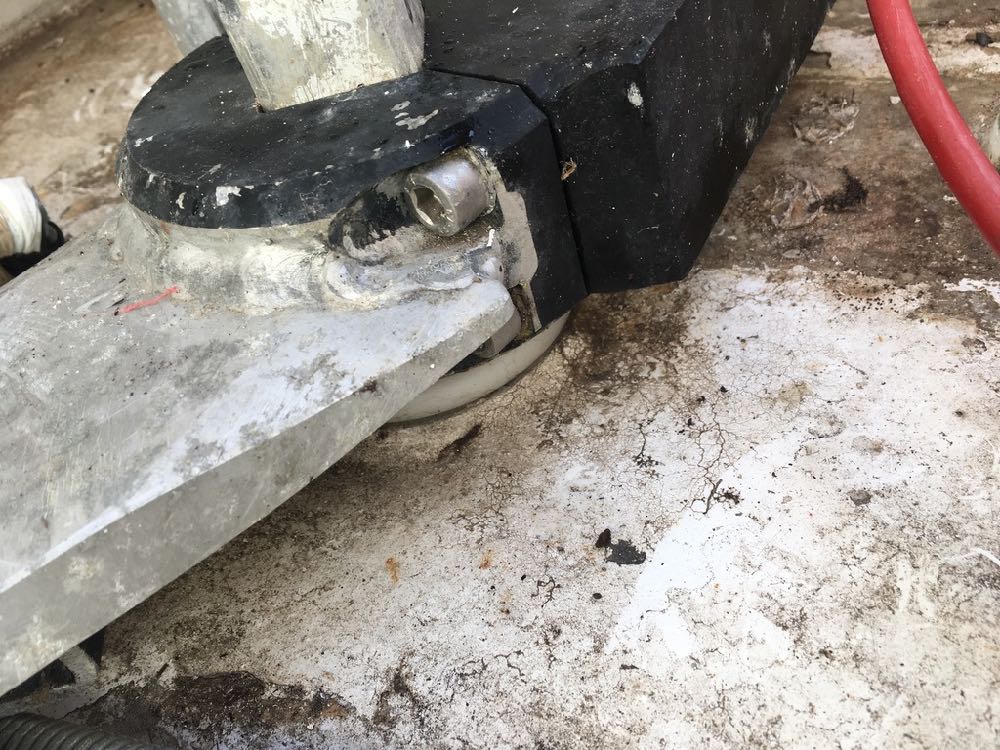

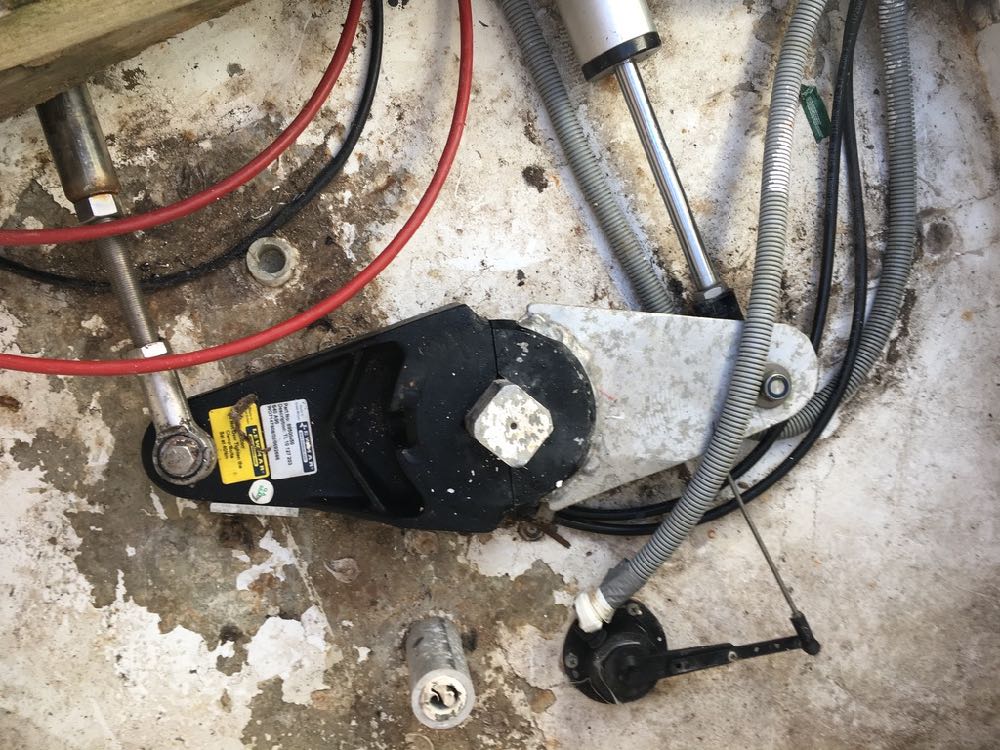

Montage tel qu'il est réalisé sur mon ovni 35

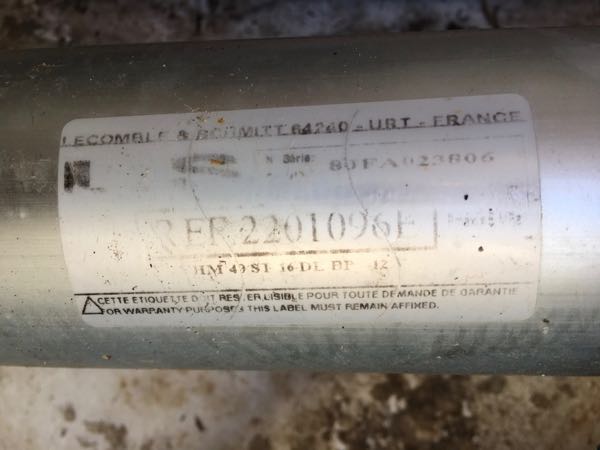

Je vous ai également mis une photo du vérin avec la référence
Cdlt



Petrel
O nouveau
O nouveau

Messages: 1
Inscription: 13 Oct 2018, 00:38

  • Facebook
  • Twitter

Re: Montage vérin hydraulique Pilote Ovni 35

Messagepar Galago » 10 Nov 2020, 00:31

Merci Petrel pour les photos
Du coup j'ai pas l'impression qu'on ai le même systeme.
Galago
O discret
O discret

Messages: 7
Inscription: 16 Juil 2020, 13:43

  • Facebook
  • Twitter

Re: Montage vérin hydraulique Pilote Ovni 35

Messagepar Dummy » 11 Nov 2020, 09:52

Oui vous avez une transmission par câble et secteur de barre, alors que les photos et montages ci-dessus, en général le cas sur la très grande majorité des Ovnis, on utilise des bras de mèche et tringle de liaison. Je ne sais pas si c'est la photo mais votre mèche de safran semble aussi sous-dimensionnée par rapport à ce que l'on a l'habitude de voir sur les Ovni.
Pour installer un vérin il faudra faire pas mal de modifs, sinon voir si un pilote avec un entrainement par courroie crantée sur la barre ne serait pas plus facile à installer ?
Avatar de l’utilisateur
Dummy
O passionné
O passionné

Messages: 408
Inscription: 21 Fév 2007, 09:07

  • Facebook
  • Twitter

Re: Montage vérin hydraulique Pilote Ovni 35

Messagepar Galago » 12 Nov 2020, 00:52

En fait il y a un pilote avec courroie sur la barre mais ce n'est absolument pas satisfaisant.

La mèche de safran me semble être de même taille que celle de Petrel.
Et le système est vraiment différent, il a une biellette de transmission.

Je pensais que tous les ovnis avaient le même système.
Galago
O discret
O discret

Messages: 7
Inscription: 16 Juil 2020, 13:43
